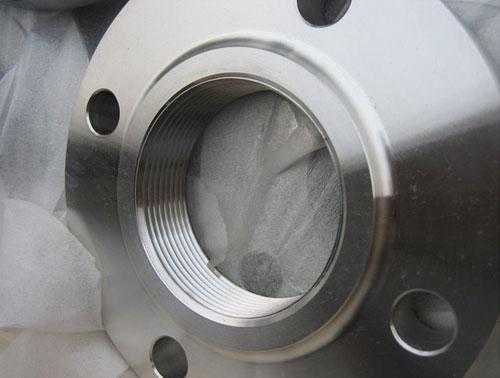

螺紋法蘭

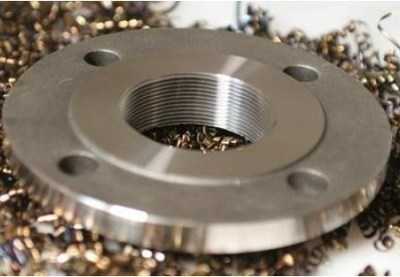

螺紋法蘭的重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
以下是螺紋法蘭的重量規格表，標準參考HG20598-97來的
| HG20598-97 螺紋鋼制管法蘭 | |||||
|
公稱壓力 公稱直徑 |
PN0.6 | PN1.0 | PN1.6 | PN2.5 | PN4.0 |
| 單重 | 單重 | 單重 | 單重 | 單重 | |
| 10 | 0.37 | 0.64 | 0.64 | 0.64 | 0.64 |
| 15 | 0.43 | 0.71 | 0.71 | 0.71 | 0.71 |
| 20 | 0.63 | 1.02 | 1.02 | 1.02 | 1.02 |
| 25 | 0.81 | 1.23 | 1.23 | 1.23 | 1.23 |
| 32 | 1.28 | 1.96 | 1.96 | 1.96 | 1.96 |
| 40 | 1.52 | 2.31 | 2.31 | 2.31 | 2.31 |
| 50 | 1.7 | 3.04 | 3.04 | 3.04 | 3.04 |
| 65 | 2.29 | 3.72 | 3.72 | 4.00 | 4.00 |
| 80 | 3.4 | 4.16 | 4.16 | 4.96 | 4.96 |
| 100 | 3.82 | 5.16 | 5.16 | 6.64 | 6.64 |
| 125 | 4.91 | 6.66 | 6.66 | 8.96 | 8.96 |
| 150 | 5.72 | 8.45 | 8.45 | 11.4 | 11.4 |

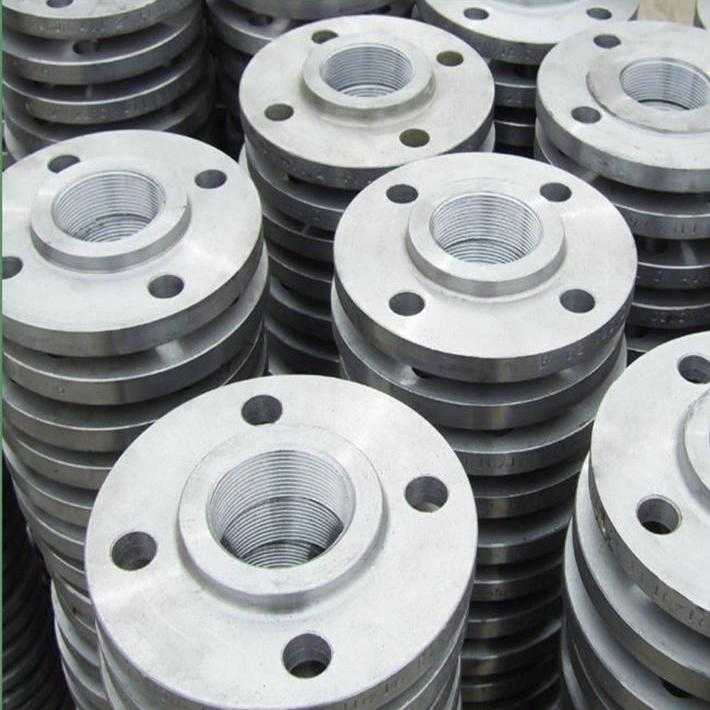

這是比較書本的一個說法，其實就是常說的絲扣的產品，一般多用于焊管的連接，最常用的就是 從DN15-DN100的。 螺紋法蘭盤是工程建設 中廣泛使用的一種法蘭結構型式，具有現場安裝方便，不需焊接的優點。由于本次修訂將法蘭適用的鋼管外徑系列由公制管擴大至公制管和英制管兩個鋼管外徑系列，因此參照ISO7005-1增加了螺紋法蘭品種。
螺紋法蘭盤僅適用于英制管系列。螺紋法蘭采用的螺紋型式有按GB7306規定的55管螺紋時，DN150法蘭配用的鋼管外徑應為165.1mm。采用60圓錐管螺紋時，DN65法蘭配用的鋼管外徑應為73mm；DN125法蘭配用的鋼管外徑應為141.3mm。在使用中應特別注意，螺紋法蘭盤的公稱壓力范圍和公稱通徑范圍參照ISO7005-1設定。為PN0.6~4.0MPA，DN10~150mm。
螺紋法蘭盤的密封面型式有全平面和突面等兩種?？紤]到螺紋法蘭盤的結構特性。因此不宜用于易燃/易爆和高度以及極度危害的場合. 核壓力小，如空調水系統等，是可以安全使用的。如居家所用的入戶的自來水上的管件，就是 絲扣的。
